摘  要：石墨、碳纖維、碳/碳復合材料等碳基材料廣泛應用在航空航天、能源汽車、化工等領域，但碳材料在高溫有氧環境下易氧化和不耐氨氣、耐劃性能較差等缺點，難以滿足人們對碳材料越來越苛刻的使用要求，嚴重制約其發展和實際應用。碳化鉭（TaC）具有優異的高溫力學穩定性及高溫耐腐蝕、耐燒蝕等優點，并與碳材料具有良好的化學相容性和機械相容性，能夠?qū)μ疾牧嫌行ПＷo(hù)，引起國內外研究人員對TaC涂層改性碳基材料的廣泛研究。本文系統介紹了在石墨、碳纖維、碳/碳復合材料三種碳基材料表面制備TaC涂層的研究進展，闡述了化學氣相沉積工藝（如氣體流量、沉積溫度、沉積壓力）對TaC涂層改性碳基材料的影響規律，討論了TaC涂層的發展趨勢及展望了發展方向。

關鍵詞：石墨；碳纖維；碳/碳復合材料；TaC涂層；化學氣相沉積

1  前言

碳基材料，尤其是石墨、碳纖維、碳/碳(C/C)復合材料具有比強度和比模量高，較好的抗熱震和抗腐蝕性能等特點，被廣泛應用于航空航天、化工、能源存儲等領域。

超高溫材料在2000℃以上依然可以正常使用，主要有高熔點的硼化物陶瓷及碳化物陶瓷。將超高溫陶瓷涂覆到碳基材料表面，可以使得碳材料具有良好抗熱震、抗氧化性能。

TaC陶瓷熔點高達3880℃，具有高硬度(莫氏硬度9-10)、較大的抗彎強度(340-400MPa)，以及較小的熱膨脹系數(6.6×10^-6K^-1)，并展現出優良的熱化學穩定性，因此TaC涂層被廣泛應用于航空航天熱防護、單晶生長、能源電子等領域。

TaC涂層制備方法可分為三類：固相法、液相法和氣相法。固相法主要包含還原法、化合法；液相法包含熔鹽法、溶膠凝膠法(Sol-Gel)、料漿-燒結法、等離子噴涂法；氣相法包含化學氣相沉積法(CVD)、化學氣相滲透法(CVI)和物理氣相沉積法(PVD)等。其中CVD是制備TaC涂層較為成熟和廣泛采用的方法，而且發展出了熱絲化學氣相沉積、離子束輔助化學氣相沉積等新工藝。本文詳細介紹了TaC涂層改性碳基材料的研究進展，重點討論了CVD制備TaC涂層的工藝，闡述了TaC涂層的發展趨勢。

2  碳基材料表面TaC涂層

在碳基材料表面制備耐腐蝕、抗燒蝕的超高溫TaC涂層，可以在腐蝕、有氧氣氛和高溫環境下有效保護碳基材料。TaC涂層改性碳基材料主要包含石墨、碳纖維、碳/碳復合材料。

2.1石墨基底

石墨具有耐高溫(熔點3850℃)、較高的導熱導電性能等優點。但是，石墨在高溫下遇氧易被氧化，而且會被熔融金屬等腐蝕。研究人員發現，在石墨表面制備TaC涂層，可以有效增強其抗氧化、抗腐蝕、耐磨和力學性能等。

在石墨上制備TaC涂層的方法有等離子噴涂法、CVD法、料漿燒結法等。

Daisuke Nakamura等人通過料漿燒結制備了厚度可控制在50-200μm的TaC涂層，并通過SiC、AlN單晶生長以及MOCVD-GaN外延生長實驗，驗證了TaC涂層石墨材料的可靠性。圖1是在AlN升華生長及MOCVD-GaN外延生長條件下測試的坩堝情況。

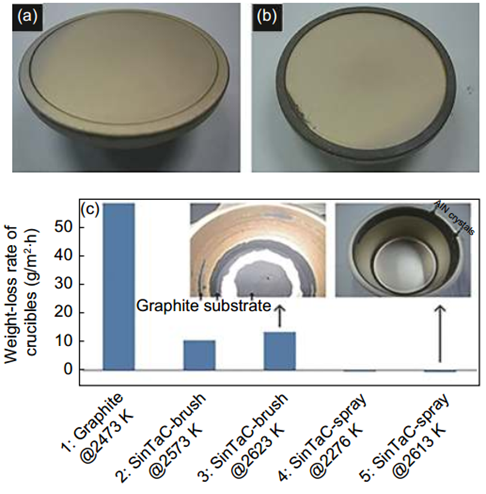

圖1 (a) TaC涂層石墨基座；(b) MOCVD-GaN外延生長后的TaC涂層石墨基座；(c) AlN升華生長后的TaC涂層石墨坩堝。

采用等離子噴涂法、CVD法、料漿燒結法都可以在石墨表面制備出致密、均勻的TaC涂層，但等離子噴涂法對設備要求高，且有Ta2C生成；料漿燒結法難以制備復合涂層，涂層抗熱震性能較差；CVD法制備的涂層成分可控，致密度最高，但沉積效率較低。

2.2碳纖維

碳纖維具有比強度和比模量高、耐酸堿腐蝕、耐高溫等性能，主要作為增強體與樹脂、金屬、陶瓷等材料復合制備高性能復合材料。通過在碳纖維表面制備TaC涂層，能有效增強其抗氧化性能及抗輻射性能。

在碳纖維上制備TaC涂層的方法有CVI、原位反應法、Sol-Gel、熔鹽法等。

Z.J. Dong等人采用LiCl-KCl-KF熔鹽體系，通過熔鹽法制備TaC涂層。熱重分析表明，涂覆了高質量TaC涂層的碳纖維的抗氧化性顯著提高，如圖2所示。

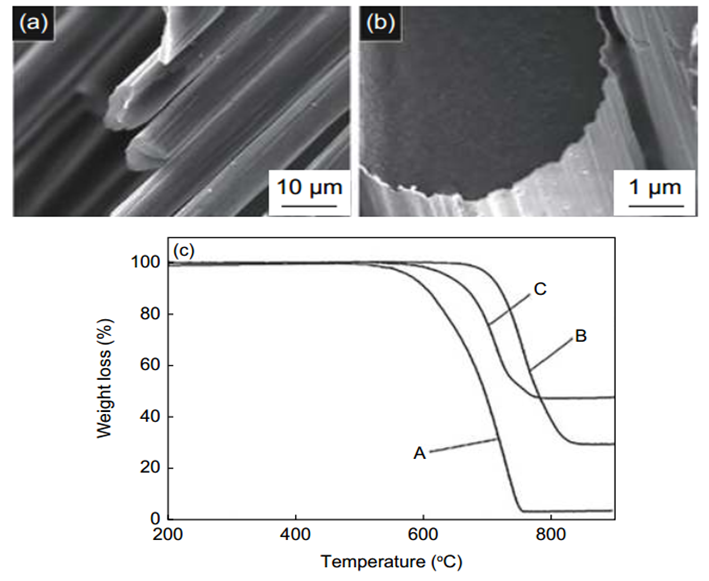

圖2 （a）原始碳纖維；（b）在1000 ℃下1 小時內制備的TaC涂層碳纖維SEM圖像；
（c）各纖維的TGA曲線（A.原碳纖維，B.在1000 ℃下2 小時內制備的TaC涂層碳纖維，C.在1100 ℃下4 小時內制備的TaC涂層碳纖維）。

CVI法是CVD的一種，主要用于材料的致密化，因此，采用CVI法在碳纖維表面制備TaC涂層可以顯著提高碳纖維高溫抗氧化性能。原位反應法對碳纖維有一定損傷，碳纖維的力學性能會有所下降；Sol-Gel法需要多次涂覆制備TaC涂層，涂層才能避免出現裂紋等缺陷；熔鹽法對原料的利用率較低。

2.3 碳/碳復合材料

C/C復合材料是碳纖維及其織物增強碳基體的復合材料，具有比模量和比強度高、抗熱震性能好、耐腐蝕性能優異等優點。但是C/C復合材料的可塑性能差，在高溫有氧環境下易發生氧化，通過TaC涂層保護，可以提高其耐燒蝕性能和力學性能等。

在C/C復合材料上制備TaC涂層的方法有等離子噴涂法、Sol-Gel、CVD法、CVI等。

Ying Long、Xiong Xiang等人采用CVI和浸漬處理，獲得了具有PyC-SiC-TaC-PyC多層涂層的C/C復合材料，如圖3所示，經抗彎性能測試，該材料界面剪切強度（IFSS）略微下降，但抗彎強度從330 MPa提高到522 Mpa。

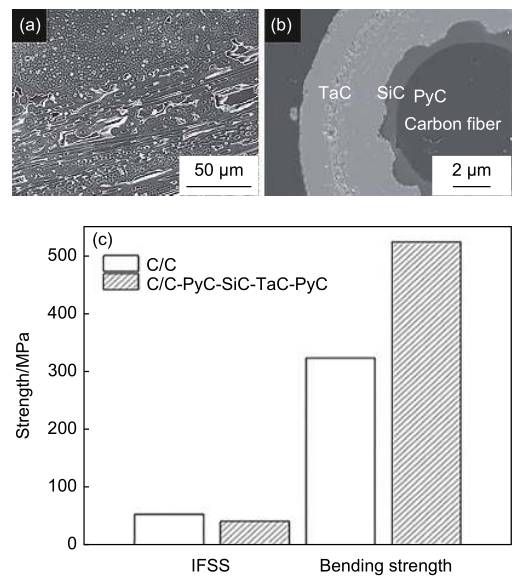

圖3具有PyC/SiC/TaC/PyC多層夾層的C/C復合材料的斷口圖
（a）總覽局部放大圖，（c）兩種材料的界面剪切強度和抗彎強度對比圖

與碳纖維表面制備TaC涂層類似，CVD/CVI法是在C/C復合材料表面制備TaC涂層常用的方法，涂層均勻、致密，可以有效提高C/C復合材料耐燒蝕性能、抗熱震性能和力學性能等。

3  CVD工藝對TaC涂層改性碳材料的影響

在碳基材料表面制備TaC涂層方法有很多種。相比較而言， CVD法可在較低溫度下進行，由此可一定程度上避免產生缺陷和力學性能降低，且涂層純度高、致密度高、厚度均勻。更重要的是，CVD法制備TaC涂層成分和結構可設計、易控制。

CVD法制備TaC涂層的影響參數主要有：氣體流量、沉積溫度、沉積壓力等。

3.1 氣體流量

CVD TaC工藝氣體種類包括：烴類氣體為碳源、氣化的TaCl5為鉭源、載氣和稀釋氣體的Ar氣、還原氣體的H₂，這些氣體的流量變化對涂層的成分、結構和性能影響較大。

張帆等人研究了Ar氣流量對石墨表面TaC涂層生長的影響。實驗結果顯示，稀釋Ar氣流量為100-200 mL·min^-1，沉積速率高，晶粒長大速率快，晶粒尺寸較大且大小不均勻。

400-600 mL·min^-1時，晶粒長大速度慢，沉積速率低，晶粒尺寸較小，涂層光滑、均勻。

Zhao-ke Chen等人利用TaCl₅-Ar-C₃H₆-H₂反應體系，采用CVI法在碳纖維上沉積TaC涂層。結果表明，C₃H₆含量偏多，涂層出現游離碳，而H₂含量偏多，涂層中含Ta₂C。如圖4所示，當增加一路H₂后，涂層中出現Ta₂C。

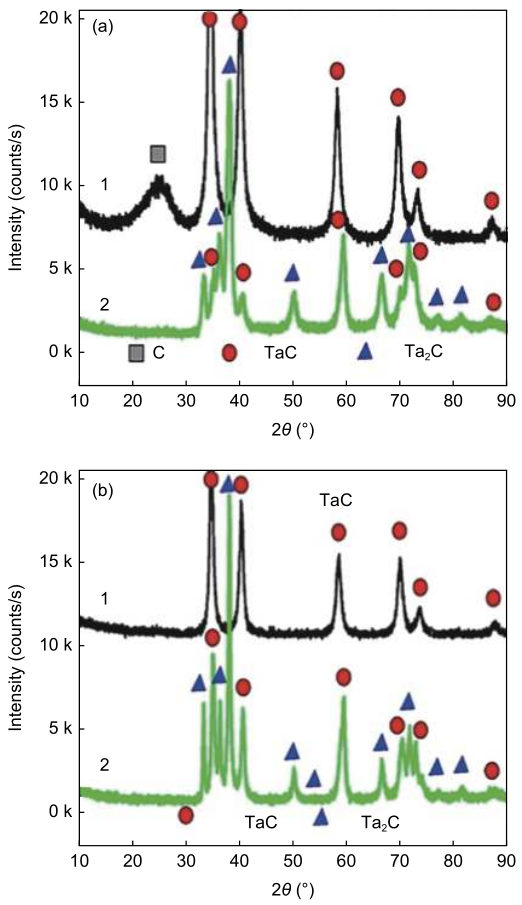

圖4 在0.6 kPa下H2流量對涂層成分的影響， (a) 850 ℃，(b) 950 ℃。1：不加H2；2：加100 ml·min^-1的H₂

綜上所述，增大Ar流量會減緩?fù)繉由L(zhǎng)速率和降低晶粒尺寸，而TaCl5、H2、C3H6的摩爾質量之比影響涂層組分。H₂和TaCl₅的摩爾比為 (15-20) : 1較合適，TaCl5與C3H6的摩爾比理論上接近3∶1，過量的TaCl5或C3H6會造成Ta2C或游離C的生成。

3.2 沉積溫度

一般來說，沉積溫度越高，沉積速度越快，晶粒尺寸越大，涂層越粗糙。另外，碳?xì)浠衔锓纸獬蒀和TaCl5分解成Ta的溫度和速度不一樣，Ta和C更容易形成Ta2C。

Zhao-ke Chen等人采用CVI法在碳纖維上沉積TaC薄膜。如圖5a所示，在800-900 ℃沉積時，薄膜主要由TaC和C組成，在950 ℃和1000℃時C峰消失，這是因?yàn)樵谳^低溫度下，TaCl5的分解很不充分，Ta的量偏少。另外如圖5b所示，在800 ℃時，TaC顆粒很小，隨著溫度的升高，顆粒逐漸變大。

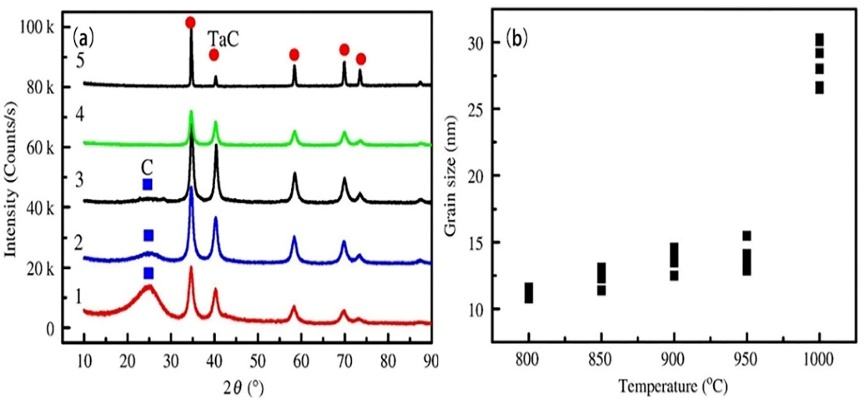

圖5沉積溫度對涂層成分及晶粒大小的影響。1:800 ℃；2:850 ℃；3:900 ℃；4:950 ℃；5:1000 ℃。

總之，隨著沉積溫度升高，沉積速率加快，顆粒尺寸增大，顆粒形狀從圓球形轉變?yōu)槎嗝骟w形狀。另外，沉積溫度越高，TaCl5分解加快，游離C會減少，涂層內應力變大，易產生裂紋。但沉積溫度低會導致涂層沉積效率降低，沉積時間加長，原料成本增高。

3.3 沉積壓力

沉積壓力與材料表面的自由能息息相關，并會影響反應室氣體滯留時間，從而影響涂層的形核速度及顆粒尺寸等。

Zhao-ke Chen等人采用CVI法研究了沉積壓力對碳纖維表面TaC涂層形貌和顆粒尺寸的影響。如圖6所示，沉積壓力對TaC晶體結構影響很小。但0.6 kPa下得到的顆粒更小、更均勻。這是因?yàn)?，壓力越小，材料表面的自由能越低，?huì)加快顆粒的形核速度，顆粒尺寸越小。

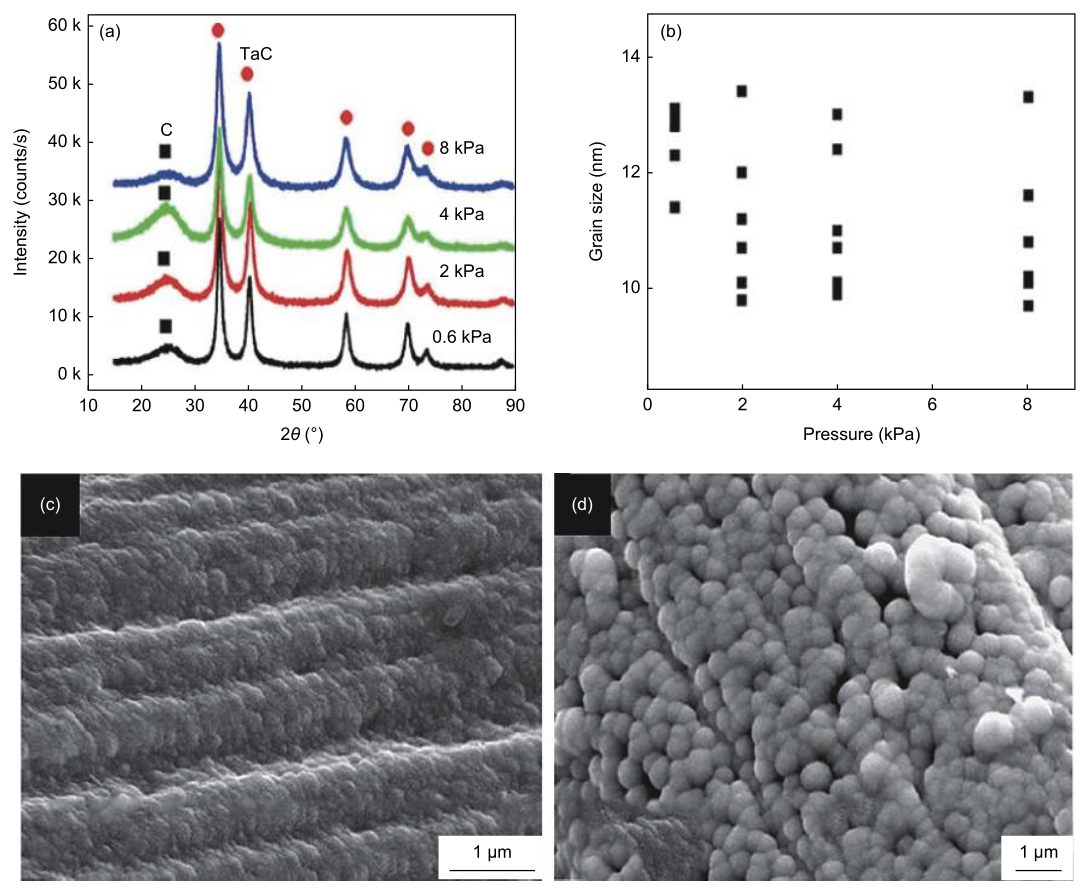

圖6 850 ℃下不同壓力制備的涂層 (a) XRD圖譜; (b) 晶粒大小; (c) 0.6 kPa下涂層SEM圖譜; (d) 8.0 kPa下涂層SEM圖譜。

綜上，隨著沉積壓力升高，氣體滯留時間變長，反應物有更長時間進行形核反應，反應速率加快，顆粒變大；反之，沉積壓力降低，反應氣體停留時間短，反應速率減緩，顆粒變小，但沉積壓力對涂層的晶體結構和組分影響很小。

4  涂層發展趨勢

TaC的熱膨脹系數（6.6×10^-6K^-1）與石墨、碳纖維、C/C復合材料等碳基材料存在一定的差異，導致單相TaC涂層易產生裂紋、脫落。為了進一步提高TaC涂層性能，研究人員研發了復合涂層體系、固溶強化涂層體系、梯度涂層體系等涂層體系。

4.1 復合涂層體系

為封閉單一涂層的裂紋，通常在TaC的表層或內層引入其他涂層，構成復合涂層體系。

Guanghui Feng等人在有SiC涂層的C/C復合材料表面制備了HfC-TaC/HfC-SiC交替涂層。圖7為三種涂層結構示意圖，涂層總厚度為200um，經過氧乙炔焰灼燒，圖7b結構表現出最為優異的抗燒蝕性能，而圖7a結構出現穿透性裂紋，這主要?dú)w因?yàn)镠fC-SiC亞層的引入有利于緩解不同區域的熱失配，減少穿透性裂紋。

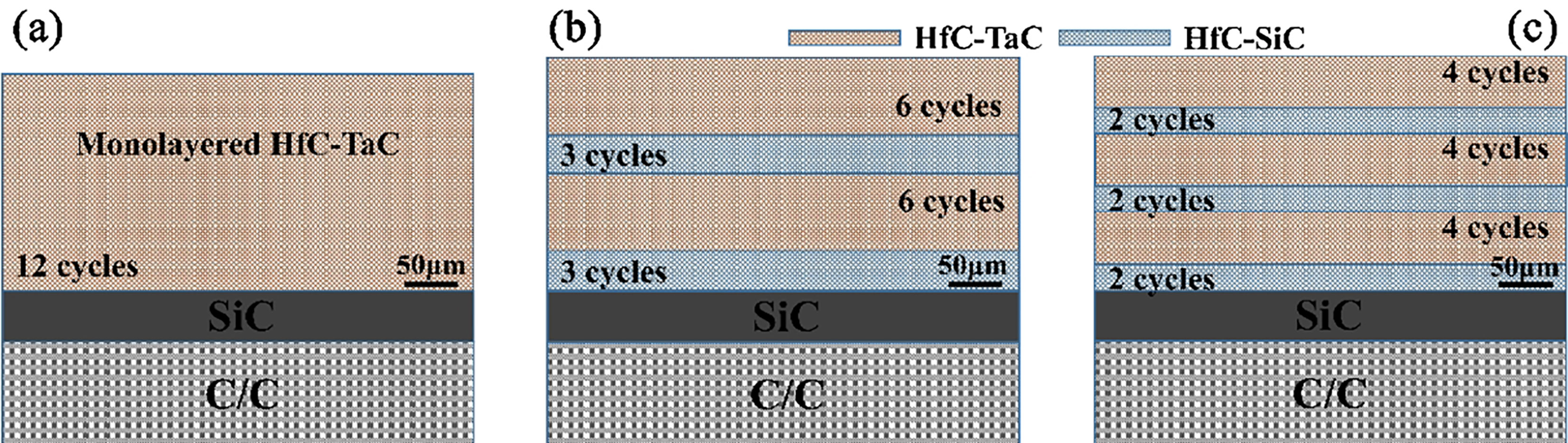

圖7涂層結構示意圖

4.2 固溶強化涂層體系

HfC、ZrC等與TaC具有相同的面心立方結構，兩種碳化物間可實現無限互溶，形成固溶體結構。

Wang Ya-Lei等人采用CVD法在C/C復合材料上沉積了Hf(Ta)C涂層。Hf(Ta)C涂層的截面結構和線性元素分布如圖8所示。Hf(Ta)C涂層燒蝕60s后，質量和線性燒蝕率分別為0.01±0.02mgcm^-2s^-1和0.46 ± 0.02 μms^-1，表明該涂層抗燒蝕性能優異。

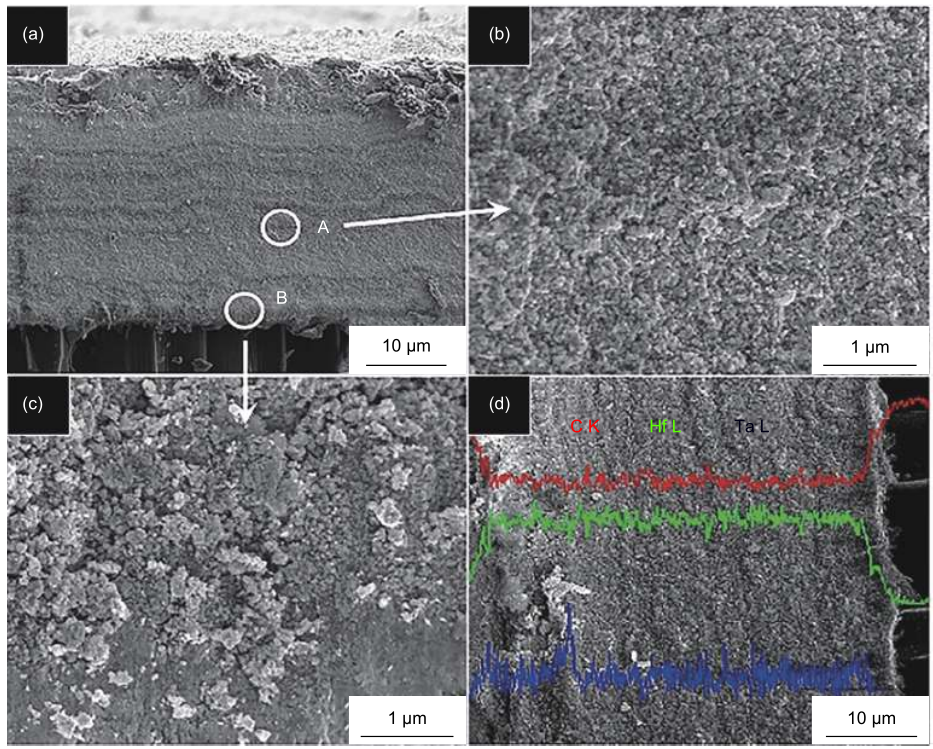

圖8 Hf(Ta)C涂層的截面結構和線性元素分布：（a）截面SEM圖像；

（b）區域A的放大圖；（c）區域B的放大圖像；

（d）線性元素分布。4.3 梯度涂層體系

梯度涂層是指沿其厚度方向涂層組分濃度呈連續梯度分布，該結構可以減小內應力，改善熱膨脹系數不匹配問題，避免裂紋的產生。

Li Guo-Dong等人在C/C復合材料表面制備梯度涂層，涂層截面如圖9所示，TaC成分隨濃度從高到低或從低到高的連續梯度變化而變化，而SiC成分變化正好相反。經研究發現，該涂層表面應力為-3.35 MPa，僅為TaC/SiC復合涂層的四分之一。

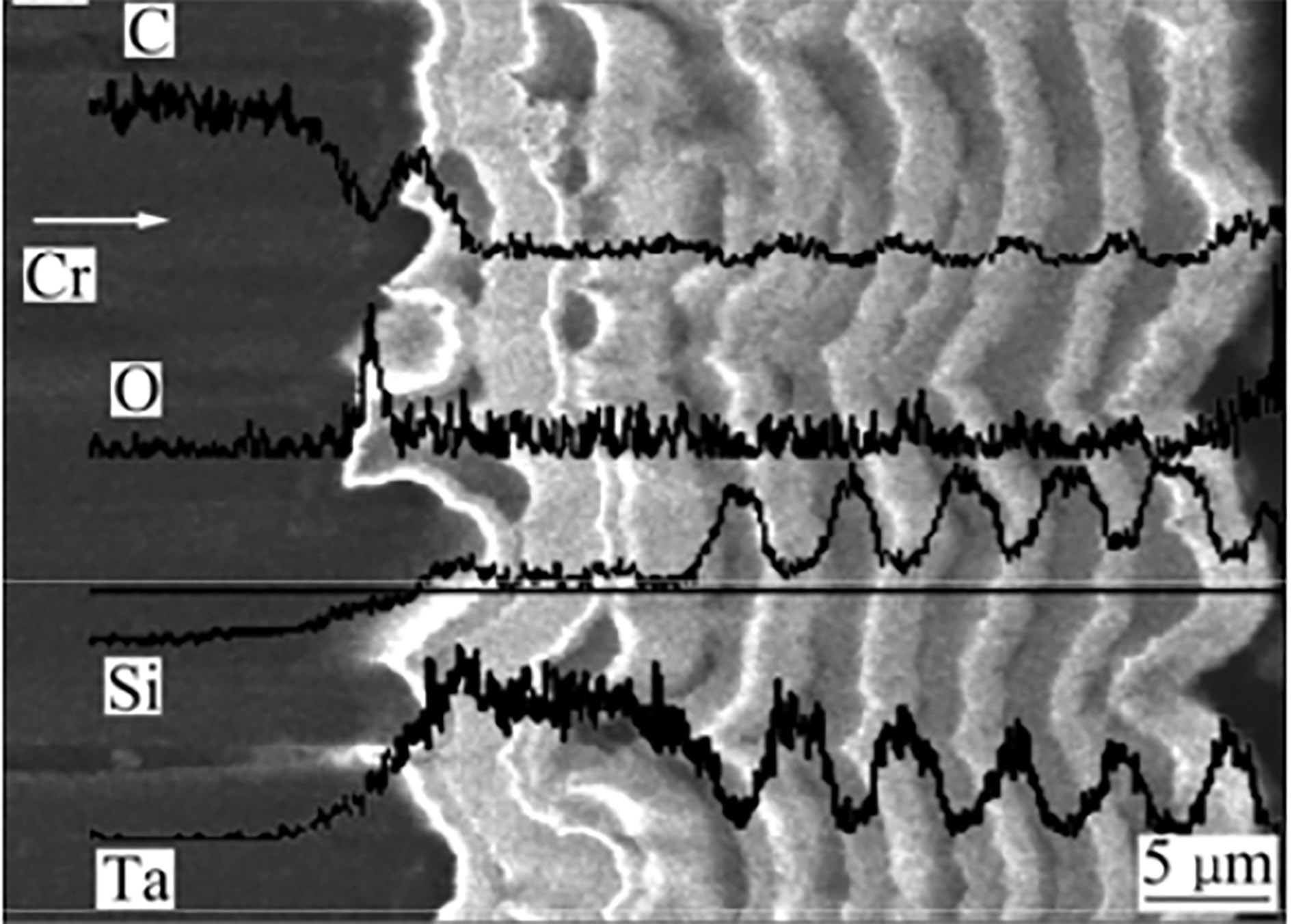

圖9 多層TaC/SiC梯度涂層截面SEM圖

5  結語與展望

本文全面總結了石墨、碳纖維、C/C復合材料三種典型的碳材料基體上沉積TaC涂層的研究進展，闡述了CVD工藝，如氣體流量、沉積溫度、沉積壓力對TaC涂層成分、織構及表面形貌的影響規律。

然而，在TaC涂層制備方面還在一些關鍵性問題尚待解決：如對CVD TaC涂層的機理不是很明確，缺乏理論研究、先進原位觀測和表征手段；CVD TaC涂層的化學氣相沉積裝備結構復雜，維護保養成本高，且國內還未有相關裝備；TaCl₅原料昂貴，高質量TaC涂層制備成本高，不利于商業推廣。未來亟須針對以上方面展開更深入、系統的研究，以期早日實現國產TaC涂層改性碳材料產品的商業化應用。
